งานท่อลมส่งผลิตจากสังกะสี Gravanized Steel Sheet
- วัสดุ
ใช้สังกะสีแผ่นเรียบ ความหนาสังกะสีขึ้นอยู่กับขนาดของท่อ ความหนาสังกะสีผลิตตามมาตรฐานดังนี้
| ขนาดท่อ Duct Size |
USG No. |
Thickness. (mm.) |
BWG No. |
Thickness. (mm.) |
|
| 0″ – 12″ | 26 | 0.55 | 26 | 0.45 | |
| 13″ – 30″ | 24 | 0.66 | 24 | 0.55 | |
| 31″ – 54″ | 22 | 0.80 | 22 | 0.66 | |
| 55″ – 84″ | 20 | 1.00 | 20 | 0.80 | |
| 85″ – UP” | 18 | 1.24 | 18 | 1.00 | |
* หมานเหตุ – การผลิตท่อส่งลมจะผลิตตามแบบ หรือที่ลูกค้าต้องการ ในมาตรฐานการผลิต SMACNA
- ขั้นตอนการผลิต

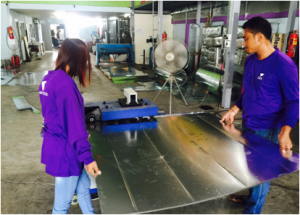

1. การตัดสังกะสีแผ่นเรียบ ให้ได้ตามขนาดที่ต้องการ
รูปภาพประกอบ
รูปภาพประกอบ

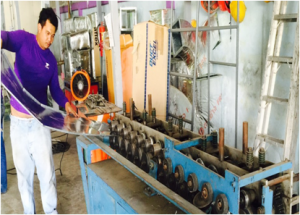

2. รีดร่องสังกะสีเพื่อทำให้มีความแข็งแรงเพิ่มขึ้น และความสวยงาม
รูปภาพประกอบ
รูปภาพประกอบ
3. การรีดตะเข็บ และรีดหน้าแปลน TDC 1 เพื่อการประกอบท่อให้มีความแข็งแรงมั่นคง โดยการยึดกันด้วยตะเข็บ
รูปภาพประกอบ
รูปภาพประกอบ

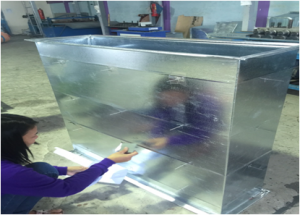

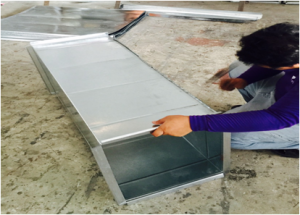

4. การพับท่อขึนรูป ด้วยเครื่องพับ
รูปภาพประกอบ
รูปภาพประกอบ

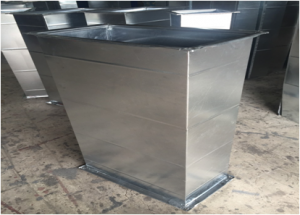

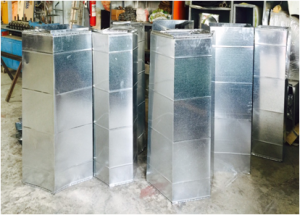

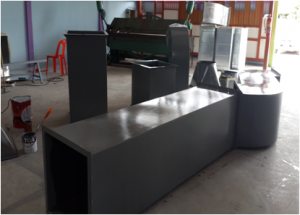

5. การประกอบท่อ หุ้มข้อต่อให้พร้อมสำหรับการติดตั้ง
รูปภาพประกอบ
รูปภาพประกอบ
6. การหุ้มฉนวน ( Instulation )
รูปภาพประกอบ
รูปภาพประกอบ

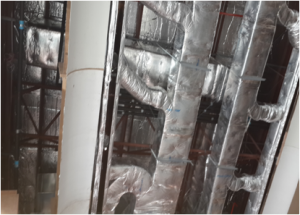

– หุ้มใยแก้ว ( FiberGlass Insulation )
รูปภาพประกอบ
รูปภาพประกอบ
– หุ้มยางดำ (close cell )
รูปภาพประกอบ
*หมายเหตุ
– การผลิตท่อส่งลมจะผลิตตามแบบ หรือที่ลูกค้าต้องการ ในมาตรฐานการผลิต SMACNA
– การหุ้มฉนวน จะหุ้มท่อส่งลมเย็น (Supply Air Duct) และท่อลมกลับ (Return Air Duct)
- ขั้นตอนการบริการติดตั้ง

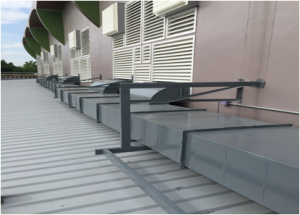

1. การติดตั้งซับพอร์ต
รูปภาพประกอบ
รูปภาพประกอบ
2. การต่อท่อเพื่อขึ้นติดตั้ง
รูปภาพประกอบ
รูปภาพประกอบ

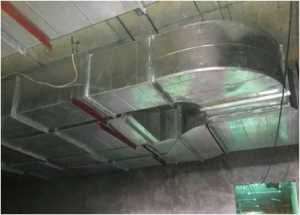

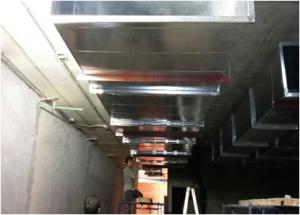

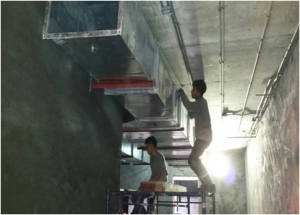

3. การติดตั้งท่อลม
รูปภาพประกอบ
รูปภาพประกอบ
4. การติดตั้งหัวจ่าย
รูปภาพประกอบ
รูปภาพประกอบ

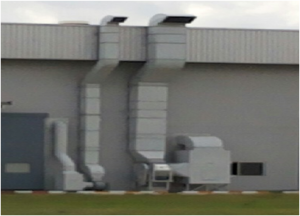

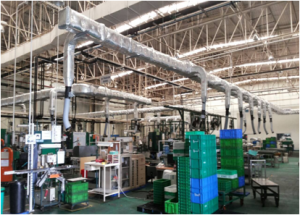

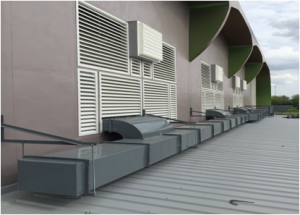

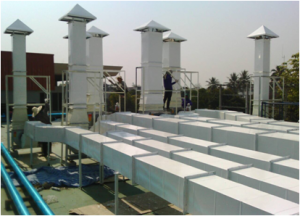

- ติดตั้งเสร็จสมบูรณ์
